Physikalisch-technisches Entwicklungslabor: Kapazitätsmesser
Typ KRH,
vorne. München, ca. 1936.
|
Aus den
Anfangsjahren der
Firma
Rohde & Schwarz stammt dieser Kapazitätsmesser Typ
KRH, ausgewiesen für einen Messbereich von 0 bis 100000 pF.
In den
Katalogen des Physikalisch-technischen Entwicklungslabors
Dr. Rohde & Dr.
Schwarz, München (PTE) lassen sich
zwei Ausführungen des Modells KRH ausmachen: eine
offenbar
frühe Version, als Kapazitätsmesser und eine
spätere als Kapazitätsmessgerät
bezeichnet. Die auffälligsten
äußerlichen Unterschiede der beiden
Ausführungen sind
die Farbe von
Gehäuse und Frontplatte (schwarzer Hammerschlaglack bei den
frühen, grauer Lack bei den späteen Instrumenten),
sowie das zweite Anzeigeinstument (in der späteren Version ist
statt des rechten Anzeigeinstruments eine Glimmlampe
vorgesehen).
Ferner wurde der Messbereich des Kapazitätsmessers in den
Folgejahren zunächst auf 200000 pF, später dann auf
400000 pF
erhöht.
|

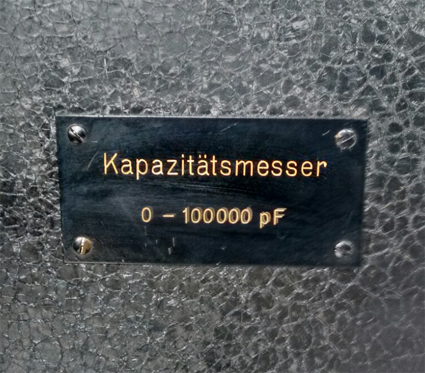

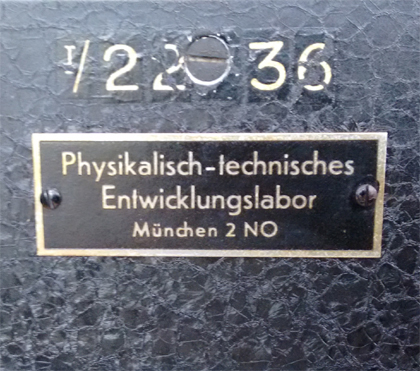

Physikalisch-technisches Entwicklungslabor: Kapazitätsmesser
Typ KRH, Firmen- und Typenschild. München, ca. 1936.
|
Firmenschild und Gerätenummer deuten darauf hin,
dass dieses
Exemplar noch in der
Thierschstraße 36 (München 2), also dem ersten Sitz
des jungen Unternehmens PTE
gefertigt wurde (durchaus vergleichbar mit der legendären
Garage
von Bill Hewlett und Dave Packard in 367 Addison Avenue, Palo
Alto,
Kalifornien; allerdings bevorzugten Lothar Rohde und Herrmann Schwarz
1933 bereits eine 100 qm große Wohnung für ihr
Laboratorium).
Häufiger in Sammlungen zu sehen sind Messegräte des
PTE Dr.
Rohde & Dr. Schwarz mit dem späteren Firmenschild, das
auch
ein Logo (PTE) trägt. Siehe hierzu auch "Zur Datierung von Rohde & Schwarz - Geräten".
Der Kapazitätsmesser KRH mit
der
Seriennummer 723 ist - in diesem kompletten Zustand - das
älteste
mir bekannte Geräte von Rohde & Schwarz.
|
Physikalisch-technisches Entwicklungslabor: Kapazitätsmesser
Typ KRH, innen. München, ca. 1936
|
Auch innen gibt es zwischen
den Geräte-Ausführungen Unterschiede: Die
frühe Version
des KRH verwendet REN 904 und RGN 1064 (als
Zweiweggleichrichter) Elektronenröhren mit Europasockel (siehe
oben); in der späteren
Ausführung kamen EF12 und
AZ11 (als Zweiweggleichrichter) Stahlröhren zum Einsatz.
Messprinzip, Layout und selbst der mechanische Trieb
für
Dreh-Kondensator und Trommelskala sind in beiden Ausführungen
identisch.
|

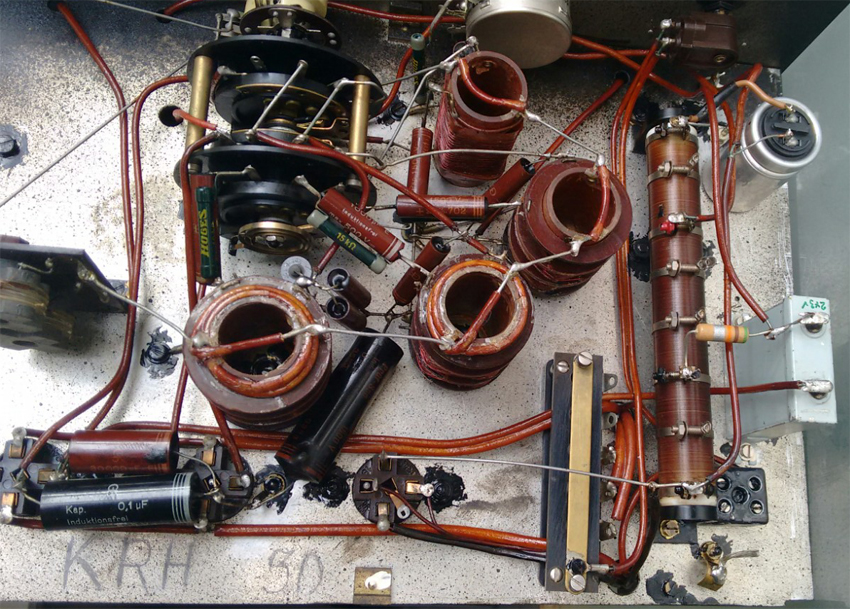

Physikalisch-technisches Entwicklungslabor: Kapazitätsmesser
Typ KRH, elektronischer Aufbau. München, ca. 1936
|
Ähnlich dem etwas
später gefertigten Gütefaktormessers
Typ VLQ erfolgt der
elektronische Aufbau in noch
verhältnismäßig freier,
offener Verdrahtung, durchaus üblich in den 1930er Jahren (das
spätere Modell, das Kapazitätsmessgerät
Typ KRH,
ab ca.
1941, sieht hier im inneren Aufbau bereits einen gemeinsamen Zylinder
aus Kupfer für die Spulen vor, vermutlich auch zur
besseren
Schirmung der Messbrücke). Typisch für die Zeit ist auch ein
Draht-Lastwiderstand auf Porzellan mit mehreren Abgriffen für die
erforderlichen Betriebsspannungen (das Konzept einer
elektronischen Regelschaltung für Betriebsspannungen war
seinerzeit noch nicht auf dem Weg).
Im Laufe der Jahrzente wurde das Exemplar hier offenbar auch revisioniert; im Besonderen wurden die (vermutlich)
Öl-Kondensatoren im Netzteil gegen neuere
Metall-Papier-Kondensatoren ausgetauscht (1955, 1966); 1942 erhielt der
Kapazitätsmesser ferner eine neue Trommelskala (der
Messbereich wurde auf 200000 pF
angehoben) - eine Erweiterung vermutlich im Werk.
|

Physikalisch-technisches Entwicklungslabor: Kapazitätsmesser
Typ KRH, Details. München, ca. 1936 |

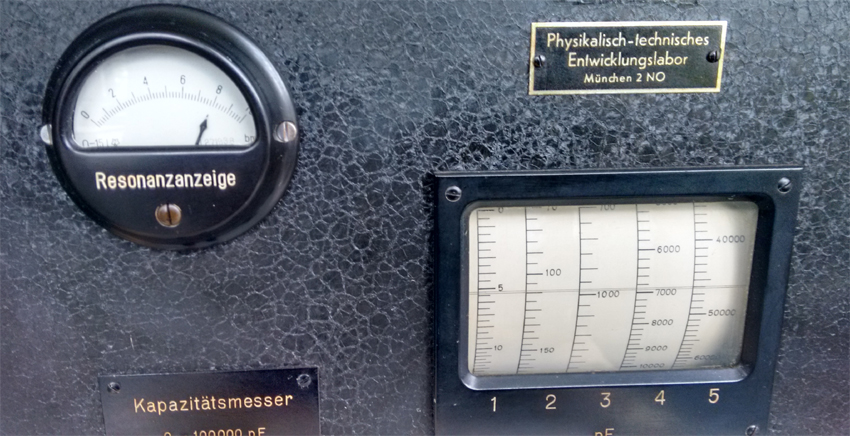

Auch heute (Mai 2018) noch in allen Bereichen funktionsfähig: Das Bild unten
zeigt die Anzeige bei Messung einer Kapazität an einem Kondensator mit 1 nF (Bereich 3).
|
Physikalisch-technisches Entwicklungslabor: Kapazitätsmesser
Typ KRH, Anzeige während Messung. München, ca. 1936 |
Kennwerte:
Messbereich:
0 bis
1000000 pF, bzw. nach Erweiterung 0 bis 200000 pF
Röhrenbestückung:
REN 904, REN 904, RGN 1064
Abmessungen:
B x H x T (350 x 240 x 240) mm
Gewicht:
7 kg
|
|
| |
| |
