CEI / Watkins-Johnson
<--
--> |
|
CEI Division WATKINS-JOHNSON:
VLF Receiver Type 357
|

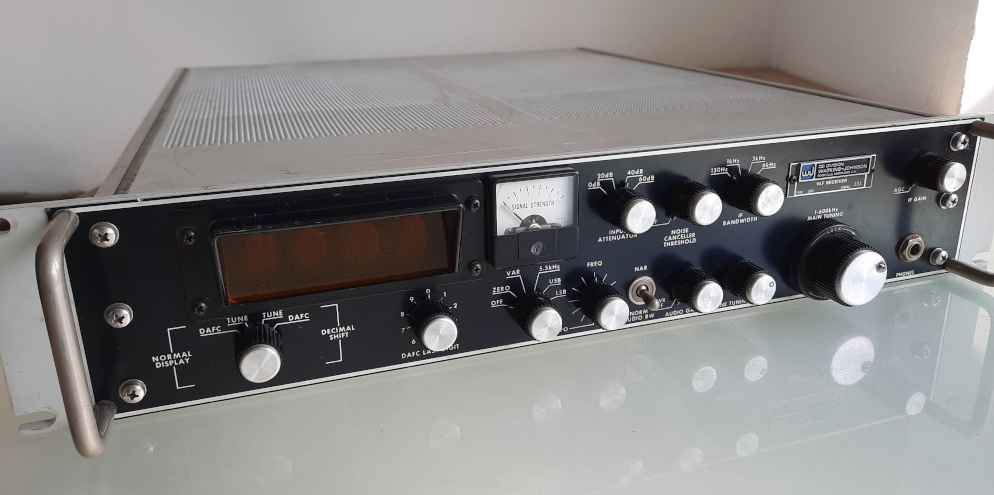

CEI Division Watkins Johnson VLF Receiver Type 357,
USA ca. 1971
|
Eines der interessantes Produkte aus der Communications
Electronics Inc. Division von Watkins-Johnson ist dieser
Niederfrequenzempfänger Type 357. Design und Layout gehen
zurück auf das Modell Type 350 VLF receiver, das von CEI
offenbar
um 1966 vorgestellt wurde; die Type 350 findet sich in etwas
anderer Bauform auch als R-1449 .
Das unter Sylvania entwickelte AN/WLR-6 ESM, einem in der
"submarine" engesetzen System zur
elektronischen Aufklärung, integrierte diesen VLF Empfänger.
|

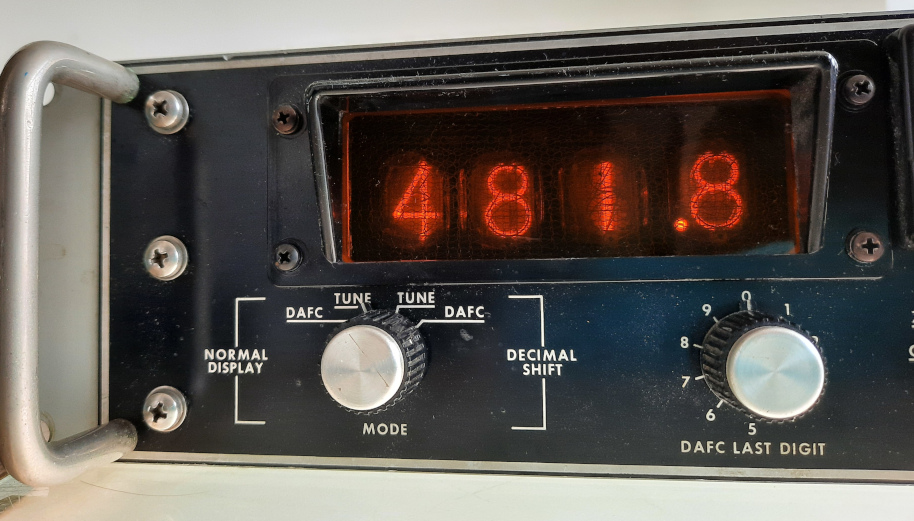

CEI Division Watkins Johnson VLF Receiver Type 357,
Anzeige mit Nixieröhren. USA ca. 1971
|
Ende der 1960er Jahre eine (kleine) elektronische Revolution: die Frequenzanzeige mit Nixie-Röhren.
Auch heute noch schön anzuschauen. Statt der analog-mechanischen
Umsetzung kommt ein digitaler Frequenzzähler hinzu, der die
Frequenzeinstellung des lokalen Oszillators, abzüglich der
Zwischenfrequenz dem Anzeigemodul zuführt. Vom Schaltungsaufwand
ein damals noch recht aufwändiges Unterfangen.
|

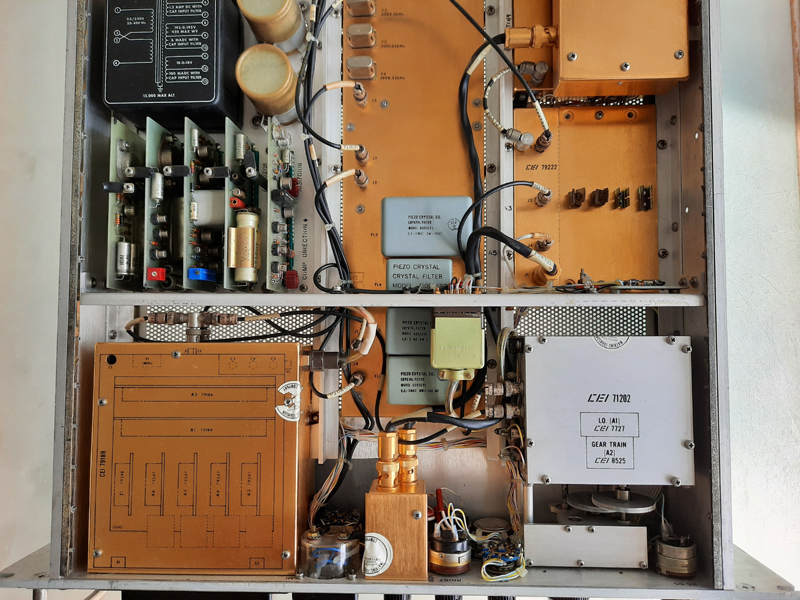

CEI Division Watkins Johnson VLF Receiver Type 357,
Innenansicht USA ca. 1971
|
Innenansicht des Empfängers. Watkins Johnson hat das elektronische
Design vergleichsweise früh und auch sehr konsequent auf
Transitortechnik umgestellt. Die gute Ternnschärfe erreicht der
WJ-357 mit sehr hochwertigen Quarzfiltern.
|
CEI Division WJ 775-13, Detail. USA ca. 1970
|
Wer den Empfänger heute betreiben will steht vor der (kleinen)
Herausforderung, dass der Antenneneingang erdfrei aufgebaut ist und
einen merkwürdig seltenen, heute etwas mühsam zu
beschaffenden Triax-Stecker benötigt. Und damit ist es noch nicht
getan: Benötigt wird auch ein geschirmtes Kabel mit zwei
geschirmten Litzen.
Eigenschaften:
Frequenzbereich: 1 kHz bis 600 kHz
Betriebsarten:
AM, SSB, CW MCW, oder FSK-Signale
Zwischenfrequenz: 2 MHz
Besonderheiten:
Anzeige mit NL-809 Nixie-Röhren
Digital automatic Frequency Control (DAFC)
Bandbreiten (schaltbar) 150 Hz, 1 kHz, 3 kHz, 6 kHz
