SIEMENS: Überlagerungsempfänger
30 Hz bis 1 MHz Rel 3 U 420c
|
SIEMENS Überlagerungsempfänger 420c, vorne.
Deutschland, 1963.
|
Eines der form-vollendeten
Messgeräte
der
1960er Jahre aus dem Hause SIEMENS: der
Überlagerungsempfänger 3 U 420c. Nach den hier
vorliegenden
Dokumenten ist der SIEMENS 3U420c ein direkter Nachfolger, eine
Erweiterung des im gleichen Frequenzbereich arbeitenden 3U412b; das
Modell U412 findet sich in SIEMENS-Fimenschriften bereits Ende der
1940er Jahre
aufgelistet. Bis Anfang 1960 waren die SIEMENS Messgeräte in
soliden Holzgehäusen untergebracht; das Modell hier befindet
sich
bereits in einem Metallgehäuse.
|
SIEMENS Überlagerungsempfänger 420c, Skala und
Antrieb. .
Deutschland, 1963.
|
Die Form des unterteilten Antriebs für den Drehkondensator mit
Bereichsskala findet sich auch bei etlichen Rohde & Schwarz
Geräten, etwa dem Prüfsender SMF. Wie bei vielen
anderen Anzeigeinstrumenten auch wird die Beschichtung, der Farbauftrag
der
Skala mit den Jahren stellenweise inkonsitent und löst sich
ab. Bei dem Exemplar hier ist ledeglich der kreisrunde Innenrahmen von
etwas Rost befallen. Links, über 9 Uhr, ist die rote Eichmarke (50
Hz) zu erkennen.
|

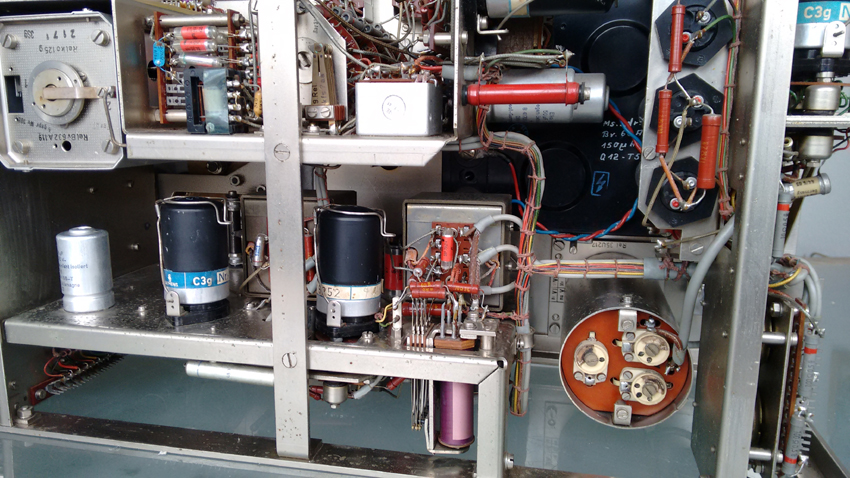

SIEMENS Überlagerungsempfänger 420c, Ansicht innen.
Deutschland, 1963.
|
Das Innenleben des U420c zeigt die typische, sehr solide
Konstruktion und
Verarbeitung von
SIEMENS-Geräten für die Nachrichtentechnik. In der
Schaltung
kommen die von
Röhren-Sammlern mittlerweile sehr begehrten
C3g-Röhren zum
Einsatz.
Ein vergleichbares Gerätekonzept ist auch im SIEMENS
Überlagerungsempfänger U418 zu
finden, der
im Frequenzbereich 170 bis 5000 MHz arbeitet.
Alle
(!) Bauteile
in dieser Serie von Messgeräten stammen
aus dem Hause SIEMENS.
|

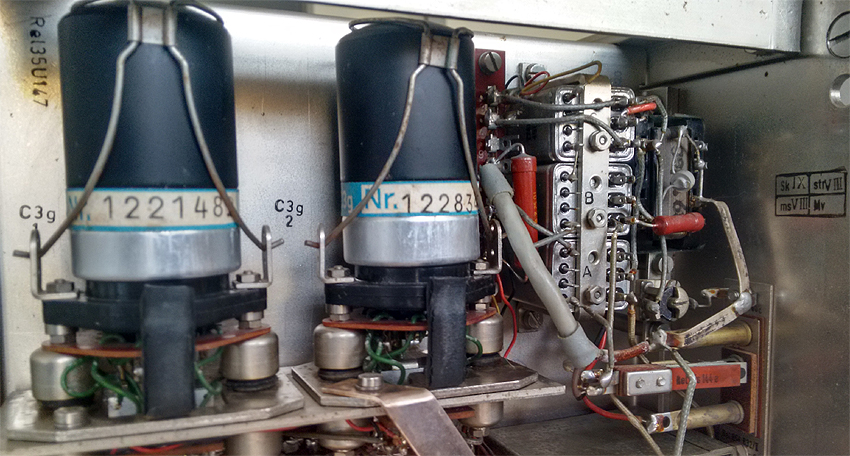

SIEMENS Überlagerungsempfänger 420c,
Eingangsverstärker.
Deutschland, 1963.
|
Bild oben zeigt den zweistufigen Eingangsverstärker mit den
vorgeschalteten Übertragern.
Kennwerte:
Frequenzbereich:
30 Hz ... 1 MHz (in acht Bereichen, schaltbar)
Spannungs-Messbereich: 0,1 ... 1000 mV
Ausgangsfrequenz
∼ 910 Hz 100 kOhm || 500 pF
Bandbreite
schmales Band: 10 Hz; breites Band: 300
Hz
Abmessungen
B x H x T: (530 x 315 x 295) mm; Gewicht: 20,4 kg.
Dokumentation:
SIEMENS Weitverkehrstechnik: Überlagerungsempfänger
30 Hz bis 1 MHz Rel 3 U 420c. Gesamtunterlage. München, 1962.
SIEMENS & HALSKE: Messgeräte für die
Nachrichtentechnik, 11. Ausgabe September 1956. München, 1956.
|
| |
|
| |
| |
