HEWLETT PACKARD: Audio Signal Generator
Model 205AG



HP Audio Signal Generator Model 205 AG, vorne. USA, 1963

Mit dem Type 205 AG setzt Hewlett Packard die Erfolgsgeschichte der 200er-Serie von Audio Oszillatoren fort. Das Besondere an der von HP im Jahr 1948 vorgestellten Version 205AG gegenüber den Vorgängern sind seine schaltbaren Ausgangsimpedanzen, eine höhere Ausgangsleistung von 5 Watt, ein Anzeigeinstrument für den Ausgangspegel, ein integriertes Röhrenvoltmeter mit eigener Anzeige, sowie eine zuschaltbare 600 Ω - Last.



HP Audio Signal Generator Model 205 AG, innen. USA, 1963

Das Schaltungskonzept im 205AG ist im Wesentlichen gleich den Vorgänger-Modellen: Eine kompensierte RC-Wien-Brücke mit Treiber und Ausgangstransformator. Zur Steigerung der Ausgangsleistung bilden, wie auch schon im HP 201B, zwei 6L6-Röhren einen Push-Pull-Verstärker mit Ausgangsübertrager; im Ausgangskreis ermöglicht ein weiterer, hinter dem Stufenabschwächer eingesetzter Transformator die Anpassung an das ausgangseitig angeschlossene Objekt - eine Erweiterung gegenüber dem Modell HP 201B.
Im Bild oben zu erkennen: Links die beiden 6L6WGB Röhren, im Hintergrund der Anpass-Transformator. Rechts die 5u4GB Gleichrichterröhre und Netztransformator.

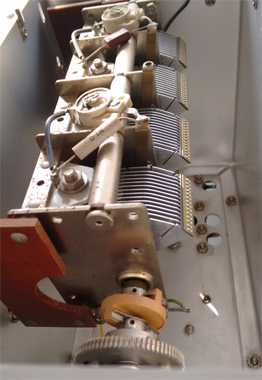

HP Audio Signal Generator Model 205 AG. Links. Abstimmkondensator, Blech abgenommen. Rechts: Anzeige für Ausgangsspannung. USA, 1963


Bild oben: Links der frequenzbestimmende Kondensator. Die Platten sind relativ empfindlich gegen gegen jegliche Partikel und bedürfen elektronisch einer hinreichend Schirmung. Rechts das Anzeigeinstrument für den Ausgangspegel. Am Ausgang stehen bis zu 64 V Ausgangsspannung bereit, symmetrisch.

Durch die Ergänzung um ein Röhrenvoltmeter (die Messbrücke wird durch eine 6SN7GT verstärkt) wird der HP 205AG zu einem sehr vielseitigen Instrument in der Entwicklung und Wartung von tonfrequenten Komponenten.


Kennzahlen:
Frequenzbereich:         20 Hz ... 20 kHz
Ausgangsimpedanzen:   50 Ω, 200 Ω, 600 Ω, 5000 Ω ; schaltbar
Ausgangsleistung :       5Watt, symmetrisch; mit Mittelabgriff
Abschwächer:             110 dB in 1 dB-Schritten

Eingangsimpedanz:       1 MOhm || 30 pF
Messbereich Voltmeter:
Gewicht:                   ca. 28 kg (mit Gehäuse)
Abmessungen:           (20,75 x 20,75 x 10,5) Inches

Dokumentation:
Hewlett-Packard Company: Operating and Service Manual 205 AG Audio Signal Generator. June 1962.
