Hewlett-Packard
<--
|
|
HEWLETT PACKARD: Signalling Test Set
Model 37900D
|
HP Signalling Test Set Model 37900D. USA, ca 1992 |
Das Signalling Test Set wurde von Hewlett Packard in der Version 'A'
und 'B' zum ersten Mal 1990 vorgestellt, die erweiterte
Version
37900D, die alle Komponenten des Messplatzes in einem Gehäuse
vereint 1992 eingeführt.Das Test Set ermöglicht die
Analyse der in der Telefontechnik angesiedelteten
Signalisierungsschicht No.7. Dieses Mitte der 1970er Jahre
etablierte Signalisierungssystem Nr. 7 (S S7) regelt mit
einem
Set an Protokollen die Parameter des Verbindungsauf- und abbaus von
Telefonen. Zum
Beispiel das "Besetzt"-Zeichen ist ein Signal aus dieser
Protokoll-Familie.
|

HP Signalling Test Set Model 37900D. USA, ca 1992 |
Der HP 37900D baut auf bewährte Technik der HP
Computerprodukte
auf. Die Hauptplatine des Systemes ist identisch mit jener im HP 9000 /
332 Rechner und verwendet einen MC68030 Prozessor von Motorola.
Interessant an dem HP 37900D sind sein integriertes Laufwerk
(eine 52 MB SCSI- Festplatte), der Flachbildschirm in
bernstein-farbener Schrift

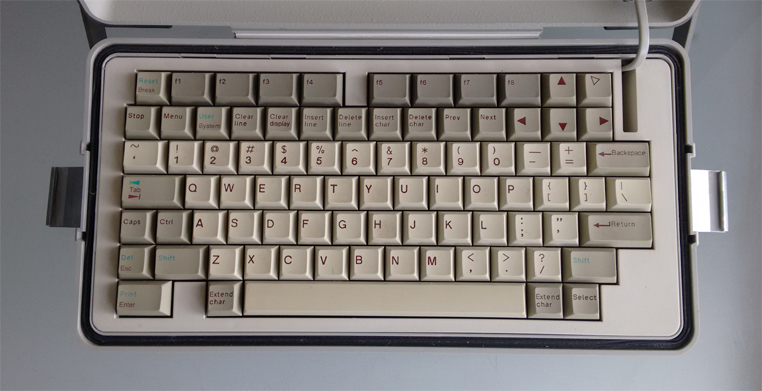

und die direkt angeschlossene
Tastatur.
|
HP Signalling Test Set Model 37900D. USA, ca 1992 |
Der HP 37900D
arbeitet mit
einem nicht sehr weit verberieteten HP-PASCAL Betriebssystem (PASCAL

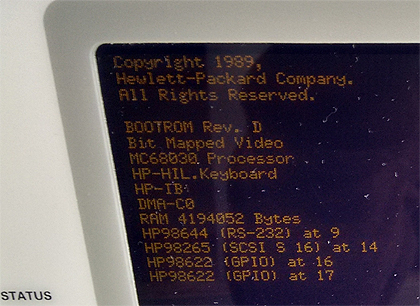

for Workstations). Nach Hardware-Selbsttests und dem Starten des
Betriebssystems, wird die auf der Festplatte hinterlegte
Anwendungssoftware geladen, die den Zugriff auf die Schnittstellenkarte
37915A ermöglicht.
Die Analysen der angeschlossenen Leitungen und des Telefonnetzwerks
wird über Routinen realisiert, die über
Funktionstasten oder
Buchstaben von der Tastatur aus aufgerufen werden.
Kenndaten:
CPU:
Motorola MC68030 , 50
MHz
RAM:
4 MB
Schnittstellen: RS-232, HP-IB
Laufwerk: Quantum LPS 52S
Betriebssystem: PASCAL for Workstation Version 3.1 |
| |
|
| |
| |
