HICKOK/ Federal Television Corporation:
Electron Tube Test Set TV-2A/U
|

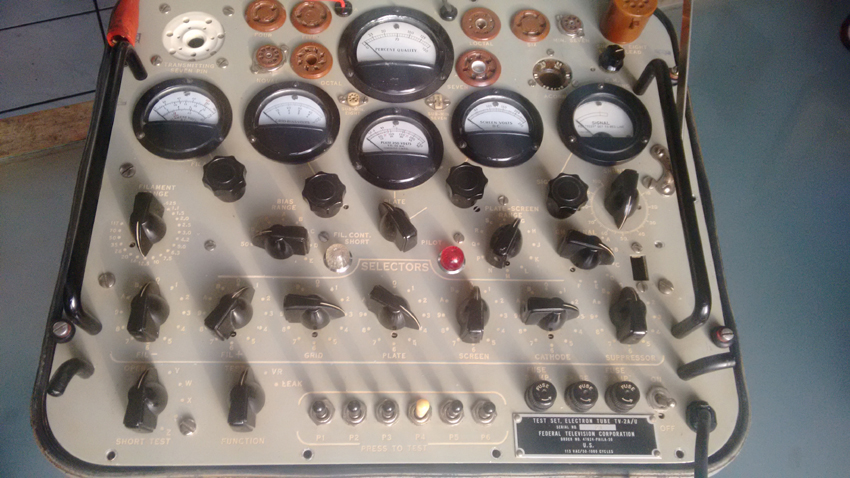

Hickok tube test set TV-2A/U, vorne. USA, ca. 1957.
|
A classic in the collection: A TV-2 tube test set, early A-Version,
serial 21, built in 1957.
Diese sehr robusten Röhrenprüfgeräte kamen
bei den
US-Streitkräften zum EInsatz. Glauben wir dem Hinweis aus Alan
Douglas Buch "Tube Testers and classic electronic test gear":
"...
the TV-2 was designed by AIR KING in Brooklyn before the company []
were bought by CBS". Viele Forenbeiträge nennen
HICKOK als
Entwickler des Gerätes (in keinem mir zugänglichen
HICKOK-Katalog sind die
TV-2 Tube Tester verzeichnet).
Als Liefer- oder Contractfirma ist auf dem Typenschild dieses
Instrument Federal Television Corporation benannt; weitere
Versionen ('B' bis 'D')
führen CBS-Columbia, Victoreen
oder Designers
for industry Inc auf ihrem Typenschild; laut Alan Douglas, soll
CBS-Columbia 1955 eine zivile Version des Instrumenst auf den Markt
gebracht haben ...
|
Hickok tube test set TV-2A/U, innen. USA, ca. 1957.
|
Wie andere
Röhrenprüfgeräte (tube testers) auch ist die
Elektronik - sieht man von den vielen Spannungsabgriffen der
Transformatoren und der aufwändigen Verkabelung einmal ab -
sehr einfach gehalten: Keine der Spannungen ist elektronisch geregelt;
auffalend ist die sehr schwer zu beschaffende
Gleichrichter-Elektronenröhre
Type 83, die sich auch im später zum Einsatz kommenden tube
test set TV-7 findet.
|

Hickok tube test set TV-2A/U, Anzeigeinstrument, während und
nach der Restaurierung. USA, ca. 1957.
|
Die verschlossenen Anzeigeinstrumente von MARION Electric - die
Glasscheibe ist
eingelötet - machen eine Restaurieung aufwändig.
Mittels
eines Heißluftföns kann das Lot am Rand des Glases
gleichmäßig geschmolzen und die Scheibe
herausgelöst
werden. Bei diesem Messwerk hatte die Spule Durchgang, allerdings war
der Stator etwas verostet und die Spule konnte sich nicht frei bewegen.
Nach feiner Schmirgelarbeit lässt sich die Spule wieder
bewegen und eine neue Uhrglas-Scheibe kann eingelötet werden
(obiges Bild rechts).
|
Hickok tube test set TV-2A/U,tube data chart. USA, ca. 1957.
|
Die Rolle mit den Angaben der einzustellenden Parameter: Ein sehr
eindrucksvolles Merkmal und bei vielen Modellen von HICKOK
Röhrenprüfgeräten zu finden.
Im Gegensatz zu etlichen anderen Röhrenprüfern
müssen am
TV-2 wirklich alle Betriebsspannungen der Elektronenröhre
unter
Test manuell eingestellt werden - ein gewisser Aufwand beim Setup.
|
Hickok tube test set TV-2A/U, in working condition. USA, ca. 1957.
|
Nach erfolgreicher Instandsetzung: Prüfung einer 7719 Triode
(wie sie in der Ausgangsstufe der EAI-231R-Rechenverstärker
Verwendung finden). Durch die Veränderbarkeit der
angelegten Spannungen and der Röhre lassen sich mit dem TV-2
lrecht gut dynamische Messungen durchführen
(allerdings nicht mit absoluten Werten, da die Anzeige in "Percent
Quality" eingestellt ist) und der Arbeitspunkt in der Schaltung
näherungsweise simulieren.
|
Hickok tube test set TV-2A/U, testing a German C3g-tube. USA, ca. 1957.
|
Wie in obigem Bild zu erkennen, lassen sich mit dem TV-2
Röhrenprüfer auch in der Roll-Chart nicht
verzeichnete Röhren prüfen, hier eine SIMENES
C3g-Röhre: Die Belegung der Sockelpins bzw. der
SELECTOR-Schalter folgt der Abbildung Sockelschaltung (hier:
FRANZIS´Röhren Taschen Tabelle) im Uhrzeigersinn.
Auszutarieren ist die Anzeige mit dem parallel zur Anzeige liegenden
Shunt-Potentiometer. Die angezeigten Werte sind relativ; idealerweise
kann eine alssehr gut bekannte Referenzröhre herangezogen
werden.
Beispiel:
|
| Type |
Function |
Filament |
BIAS |
PL/SC |
Range |
Plate |
Bias |
Screen |
Shunt |
Press |
Reading |
| C3g |
18 634 72 |
6,3 Volt |
5 |
H |
B |
220 Volt |
2,0 Volt |
150 Volt |
50 |
P4 |
85 |
|
Spezifikationen:
Eingangsspannung: 103.5 to 126.5 volts AC
Leistungsaufnahme: ca. 70 Watt (ohne Elektronenröhre
unter Test)
Messart:
PERCENT QUALITY meter
(transconductance)
Genauigkeit:
±2 percent error at full scale
Gewicht:
ca. 18kg
|
| |
