CEI / Watkins-Johnson
<--
--> |
|
Watkins-Johnson -
CEI Division:
461-2-2 UHF-Receiver
TM 401-5 Testmodul
|
Watkins
Johnson UHF-Receiver, Testmodul, USA ca. 1970
|

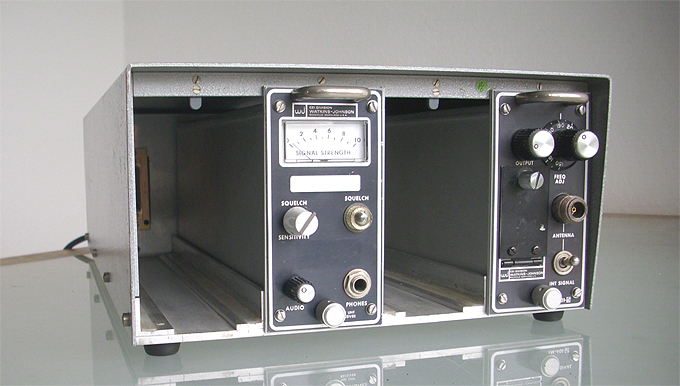

Untergebracht in einem Einschubgehäuse mit Netzteil sind
dieser
UHF-Festfrequenz-Empfänger nebst einem Testmodul. Der
Einschubrahmen gestatten den Betrieb von insgesamt vier Modulen der
Serie 4xx, die von Watkins-Johnson in den 1970er Jahren gefertigt
wurden.
Der Empänger
arbeitet mit einem Quarz, das vervielfacht die Empfangsfrequenz
bestimmt. |
WJ/ CEI 461, Modulansicht, USA ca. 1970
|
Mit dem UHF-Receiver 461 ist der Empfang von amplituden- oder
frequenzmodulierten Sendungen im Bereich
450 bis 560 MHz möglich. Das erste Suffix bestimmt den
Frequenzbereich, das zweite Suffix gibt die
Zf-Bandbreite an, in diesem Fall 20 kHz.
|
WJ/ CEI TM 401-5, Modulansicht, USA ca. 1970
|
Mit dem Testmodul lässt sich ein Empfänger
außerhalb des Gehäuses (equipment frame) betreiben
und ist eingerichtet für die Watkins-Johnson Type 440- und
441-5
Empfänger bei einem Frequenzbereich von 150 bis 220 MHz.
Wahlweise können
auf den Hf-Weg das Antenen- oder das Testsignal gelegt werden.
|
WJ/ CEI 461, Detailansicht, USA ca. 1970 |
Die volltransitorisierten Empfänger verfügen
über eine justierbare Rauschsperre sowie einen Regler
für den Audioausgang.
Kennwerte:
Frequenzbereich:
450 MHz ... 560 MHz,
1-Kanal, bequerzt
Antenneneingang: 50 Ohm
Zwiwschenfrequenz: 20 kHz
Abmessungen:
(7 x 13 x 34) cm, Gewicht:
Dokumentation:
Looking for a manual or
schematics<
|
| |
|
| |
|
