Hewlett-Packard
<--
-->
|
|
HEWLETT PACKARD: WAN Protocol Analyzer
Model 4954A
|

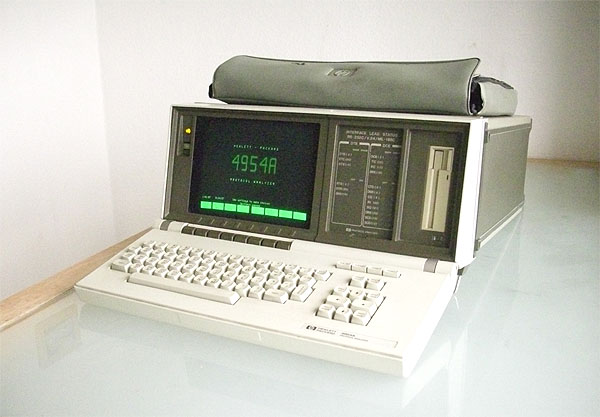

HP 4954A, vorne. USA, 1987
|
Der
WAN
Protocol Analyzer als der "große Bruder" unter den
HP-Geräten aus
der
Datenkommunikations-Messtechnik bietet in seiner Kategorie die
höchste Datenverarbeitungsrate und deutlich erweiterte
Speichermöglichkeiten. Von Hewlett-Packard 1987 vorgestellt,
realisiert der HP 4954A eine Kommplettumgebung für die Analyse
und Entwicklung von Protokollen auf seriellen Schnittstellen.
Zum Betrieb des Gerätes an einer Schnittstelle sind ein
Interface-Pods sowie die zugehörigen Verbindungskabel
notwendig.
|
HP 4954A, Detail. USA, 1987
|
Über die HP-IB Schnittstelle können weitere externe
Datenspeicher angeschlossen werden. Gesteuert wird der Datenfluss
über das Command-Set 80 (CS 80); der HP 4954A
übernimmt
hierbei die Funktion des Controllers. Mit der Option 001 lässt
sich der Analyzer auch über HP-IB Befehle von externen
Controllern
bedienen.
|
HP 4954A, CPU-Board. USA, 1987
|
Intern
arbeitet der 4954A mit einem MC68000 von Motorola bei 8 MHz
Taktfrequenz.
Neupreis eines kompletten HP 4954A nach Katalog 1987: 17.810 US$
Schnittstelle: HP 18135A Interface Pod
für RS-232/V.24
Abmessungen: (44,9 x 19,7 x 55,8) cm;
Gewicht: 20
kg. |
|
| |
| |
